| एमओक्यू: | दो टुकड़े |
| कीमत: | negotiable |
| मानक पैकेजिंग: | निर्यात कार्टन का उपयोग करें जो एमडीएफ पैलेट पर टूटने के खिलाफ सुरक्षित है। |
| वितरण अवधि: | बातचीत के लिए |
| भुगतान विधि: | एल/सी, टी/टी |

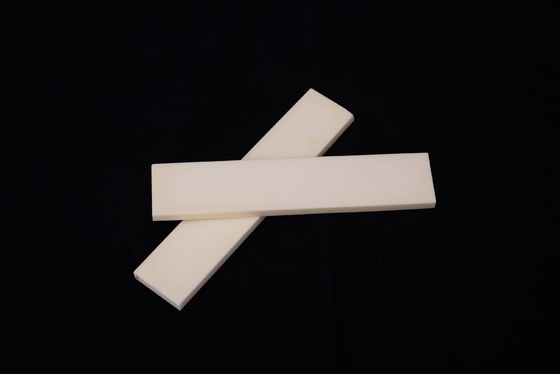

एल्युमिनियम सिरेमिक प्लेट इन्सुलेशन बोर्ड सिरेमिक सब्सट्रेट
एल्युमिनियम सबसे अधिक इस्तेमाल की जाने वाली तकनीकी सिरेमिक सामग्री है। इसकी बहुत अच्छी विद्युत इन्सुलेशन, डाइलेक्ट्रिक शक्ति और 1500 डिग्री सेल्सियस तक के उच्च तापमान प्रतिरोध के कारण, एल्यूमिनियम का उपयोग किया जाता है।एल्यूमिना सिरेमिक विद्युत अनुप्रयोगों और उच्च तापमान अनुप्रयोगों के लिए आदर्श है.
एल्युमिनियम सिरेमिक विशेषताः
एल्यूमीनियम ऑक्साइड सिरेमिक प्लेटों के कई प्रकार के अनुप्रयोग हैंः
• एल्युमिनियम प्लेटें इतनी कठोर होती हैं कि वे कर्मियों या वाहनों के लिए कवच बन सकती हैं।
• एल्यूमिना प्लेटों की संक्षारण प्रतिरोधक क्षमता उन्हें रासायनिक उद्योग के लिए एक उत्कृष्ट सामग्री बनाती है।
• उच्च तापमान पर अपनी कठोरता बनाए रखने की क्षमता के कारण औद्योगिक भट्टियों के लिए सामग्री के रूप में उपयोग किया जाता है।
• सीवीडी पतली फिल्मों, आयन प्रत्यारोपण, फोटोलिथोग्राफी और अर्धचालक भागों के लिए भागों के निर्माण के लिए उपयोग किया जाता है।
• पारंपरिक उद्योगों में, एल्यूमिना सिरेमिक इंजेक्टर ट्यूब, गैस नोजल और इन्सुलेटर जैसे उत्पादों के लिए आदर्श हैं।
• नेटवर्क प्रतिरोधक,
• चिप प्रतिरोधक,
• चिप प्रतिरोधक सरणी
• मोटी फिल्म संकर आईसी
• पतली फिल्म संकर आईसी
• सामान्य अलगाव
उत्पाद पैरामीटर
| एल्युमिनियम सिरेमिक सब्सट्रेट सामग्री गुण | ||||
| पद | इकाई | 96% Al2O3 | 99.6% Al2O3 | |
| यांत्रिक गुण | ||||
| रंग | / | / | सफेद | आइवरी |
| घनत्व | जल निकासी विधि | जी/सेमी3 | ≥ 370 | ≥ 395 |
| प्रकाश प्रतिबिंब | 400 एनएम/1 मिमी | % | 94 | 83 |
| झुकने की शक्ति | तीन बिंदु झुकना | एमपीए | > 350 | > 500 |
| फ्रैक्चर की कठोरता | इंडेंटेशन विधि | MPa·m1/2 | 3 | 3 |
| विकर्स कठोरता | भार 4.9N | जीपीए | 14 | 16 |
| यंग का मॉड्यूल | खिंचाव विधि | जीपीए | 340 | 300 |
| जल अवशोषण | % | 0 | 0 | |
| कम्बर | / | लंबाई ‰ | T≤0.3: ≤5‰, अन्यः ≤3‰ | ≤3‰ |
| थर्मल गुण | ||||
| अधिकतम सेवा तापमान (बिना लोड किए) | / | oC | 1200 | 1400 |
| सीटीई (तापीय विस्तार गुणांक) | 200 से 800 डिग्री सेल्सियस | 1×10-6/oC | 7.8 | 7.9 |
| ऊष्मा चालकता | 25oC | W/m·K | >24 | >29 |
| थर्मल शॉक प्रतिरोध | 800 डिग्री सेल्सियस | ≥10 बार | कोई क्रैक नहीं | कोई क्रैक नहीं |
| विशिष्ट ताप | 25oC | J/kg·k | 750 | 780 |
| विद्युत गुण | ||||
| डायलेक्ट्रिक निरंतर | 25oC, 1MHz | / | 9.4 | 9.8 |
| डायलेक्ट्रिक हानि कोण | 25oC, 1MHz | ×10^-4 | ≤3 | ≤2 |
| वॉल्यूम प्रतिरोध | 25oC | Ω·cm | ≥10^14 | ≥10^14 |
| डायलेक्ट्रिक शक्ति | डीसी | केवी/मिमी | ≥15 | ≥15 |
| एल्यूमीनियम सिरेमिक सब्सट्रेट उत्पादन विनिर्देश | |||||||
| 99.6% Al2O3 | |||||||
| मोटाई (मिमी) | अधिकतम आकार (मिमी) | आकार | मोल्डिंग तकनीक | ||||
| बर्खास्त | लपेटा हुआ | पॉलिश | आयताकार | वर्ग | गोल | ||
| 0.1-0.2 | 50.8 | 50.8 | √ | √ | टेप कास्टिंग | ||
| 0.25 | 114.3 | 114.3 | √ | टेप कास्टिंग | |||
| 0.38 | 120 | 114.3 | 114.3 | √ | टेप कास्टिंग | ||
| 0.5 | 120 | 114.3 | 114.3 | √ | टेप कास्टिंग | ||
| 0.635 | 120 | 114.3 | 114.3 | √ | टेप कास्टिंग | ||
| 0.1-0.635 मिमी की मोटाई के दायरे में अन्य विशेष मोटाई को लपेटकर प्राप्त किया जा सकता है। | |||||||
| 96% Al2O3 | |||||||
| मोटाई (मिमी) | अधिकतम आकार (मिमी) | आकार | मोल्डिंग तकनीक | ||||
| बर्खास्त | लपेटा हुआ | पॉलिश | आयताकार | वर्ग | गोल | ||
| 0.25 | 120 | 114.3 | 114.3 | √ | टेप कास्टिंग | ||
| 0.3 | 120 | 114.3 | 114.3 | √ | टेप कास्टिंग | ||
| 0.38 | 140×190 | √ | टेप कास्टिंग | ||||
| 0.5 | 140×190 | √ | टेप कास्टिंग | ||||
| 0.635 | 140×190 | √ | टेप कास्टिंग | ||||
| 0.76 | 130×140 | √ | टेप कास्टिंग | ||||
| 0.8 | 130×140 | √ | टेप कास्टिंग | ||||
| 0.89 | 130×140 | √ | टेप कास्टिंग | ||||
| 1 | 280×240 | √ | टेप कास्टिंग | ||||
| 1.5 | 165×210 | √ | टेप कास्टिंग | ||||
| 2 | 500×500 | √ | टेप कास्टिंग | ||||
| 0.1-2.0 मिमी की मोटाई के दायरे के भीतर अन्य विशेष मोटाई को लैपिंग द्वारा प्राप्त किया जा सकता है। | |||||||
| एल्यूमीनियम सिरेमिक सब्सट्रेट उत्पाद सहिष्णुता | ||||
| पद | सब्सट्रेट की मोटाई (मिमी) | मानक सहिष्णुता (मिमी) | अधिकतम सहिष्णुता (मिमी) | लेजर काटने की सहिष्णुता (मिमी) |
| लंबाई और चौड़ाई सहिष्णुता | / | ±2 | ±0.15 | |
| मोटाई सहिष्णुता | T<0.3 | ±0.03 | ±0.01 | |
| 0.30-1.0 | ±0.05 | ±0.01 | ||
| T>1.0 | ±10% | ±0.01 | ||
| एल्यूमीनियम सिरेमिक सब्सट्रेट सतह की रफनेस | |||
| सामग्री | सतह रफनेस (μm) | ||
| बर्खास्त | लपेटा हुआ | पॉलिश | |
| 96% Al2O3 | रा 0.2-0.75 | रा 0.3-0.7 | Ra ≤0.05 |
| 99.6% Al2O3 | रा 0.05-0.15 | रा 0.1-0.5 | Ra ≤0.05 |
| नंगे सिरेमिक सब्सट्रेट का निरीक्षण | ||
| परीक्षण आइटम | निरीक्षण उपकरण | निरीक्षण मानक |
| उपस्थिति | दृश्य निरीक्षण, सूक्ष्मदर्शी | चित्र के अनुसार |
| लंबाई और चौड़ाई | वेर्नियर कैलिपर | |
| मोटाई | मोटाई माप, माइक्रोमीटर | |
| कम्बर | अंकीय संकेत | |
| सतह की कठोरता | सतह रफनेस मीटर |
|

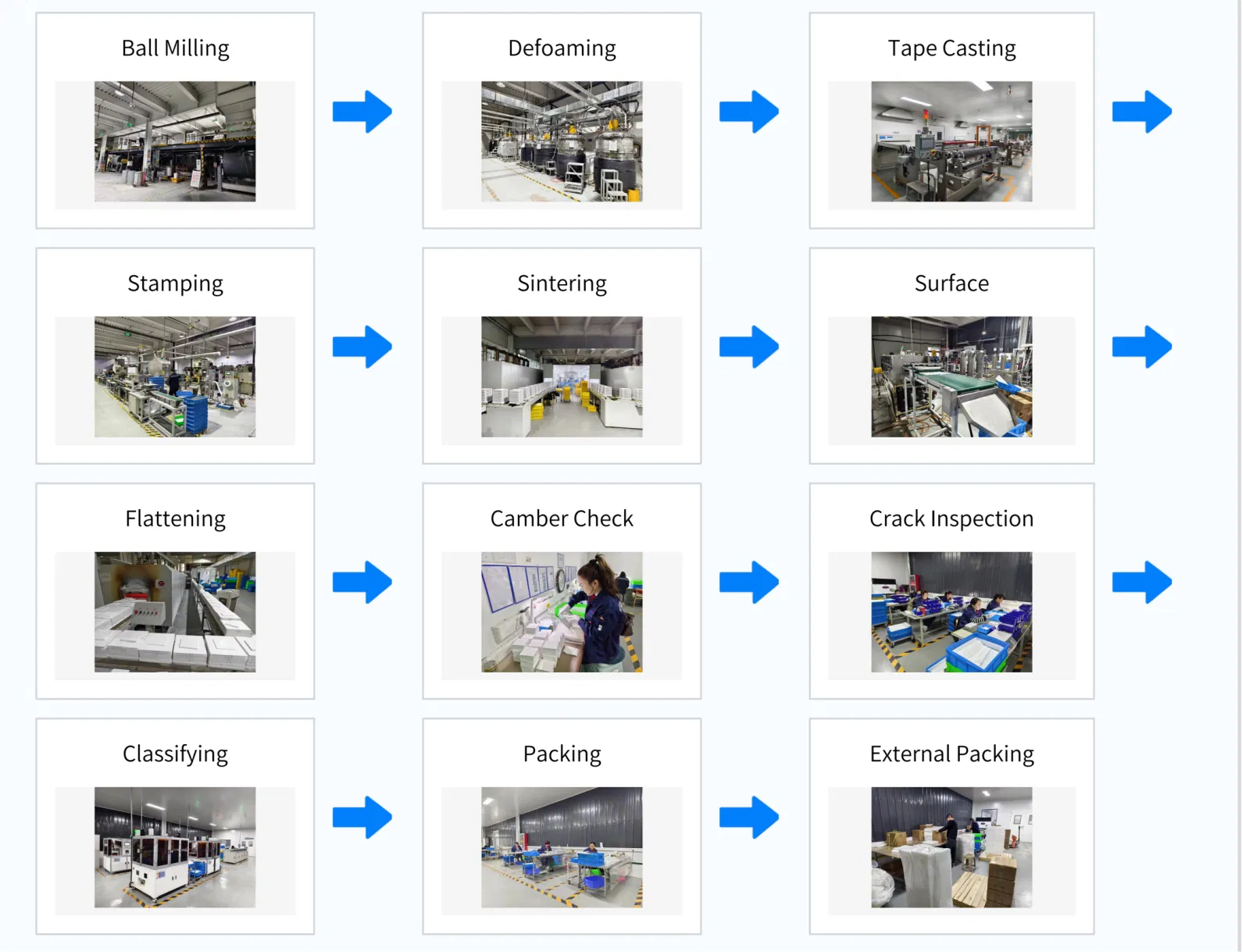

उत्पादन प्रवाह चार्ट
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: हम क्यों?
Q2:क्या आप एक ट्रेडिंग कंपनी या निर्माता हैं?
उत्तर: हम निर्माता हैं।
Q3:क्या आप मुफ्त नमूने प्रदान कर सकते हैं?
A3: हाँ, हम निः शुल्क नमूना की पेशकश कर सकते हैं अगर हम इसे स्टॉक में है, लेकिन कूरियर शुल्क एकत्र किया जाना है.
Q4: क्या आप हमारे विनिर्देश के आधार पर अनुकूलित उत्पादन स्वीकार करते हैं?
A4: हाँ, हम OEM और ODM सेवा प्रदान करते हैं. बस हमें अपने ड्राइंग भेजें यदि आपके पास यह है. यदि आपके पास कोई ड्राइंग नहीं है, तो बस हमें अपना विचार बताएं, हम आपके लिए ड्राइंग काम करेंगे.
Q5: डिलीवरी का समय क्या है?
A5: मानक उत्पादों के लिए 7 कार्यदिवस अनुकूलित उत्पादों के लिए 30 दिन।
Q6: MOQ क्या है?
A6: मात्रा की कोई सीमा नहीं है। हम आपकी स्थिति के अनुसार सबसे अच्छा प्रस्ताव और समाधान प्रदान कर सकते हैं।
Q7: आप भुगतान की शर्तें क्या स्वीकार करते हैं?
A7: टी/टी, एलसी, वेस्टर्न यूनियन, मनीग्राम स्वीकार्य हैं।
प्रश्न 8: दोषपूर्ण से कैसे निपटें?
A8: सबसे पहले, हमारे उत्पाद सख्त गुणवत्ता नियंत्रण प्रणाली में निर्मित होते हैं और दोषपूर्ण दर 2% से कम होगी।
यदि उत्पाद के साथ समस्याएं हैं, तो हम मुफ्त प्रतिस्थापन प्रदान करेंगे।
